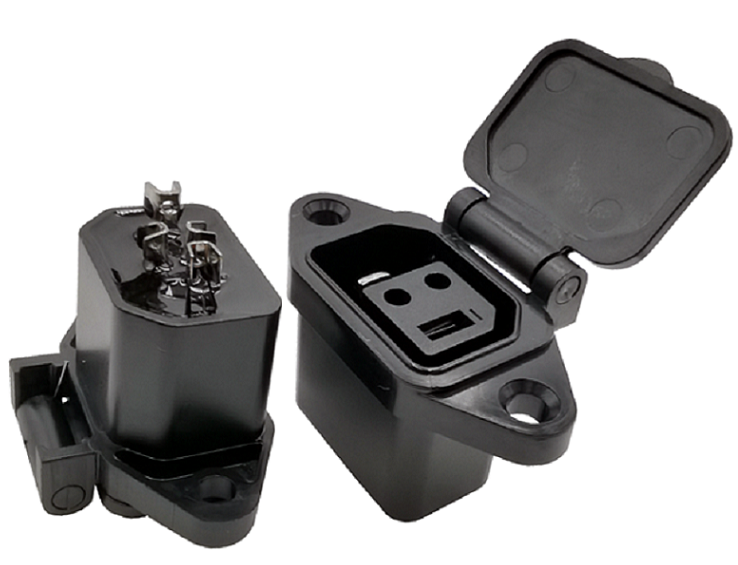

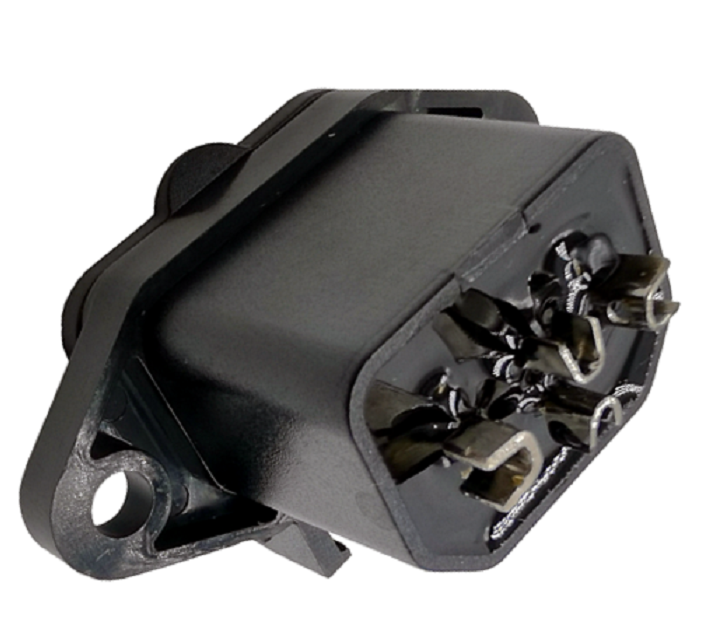

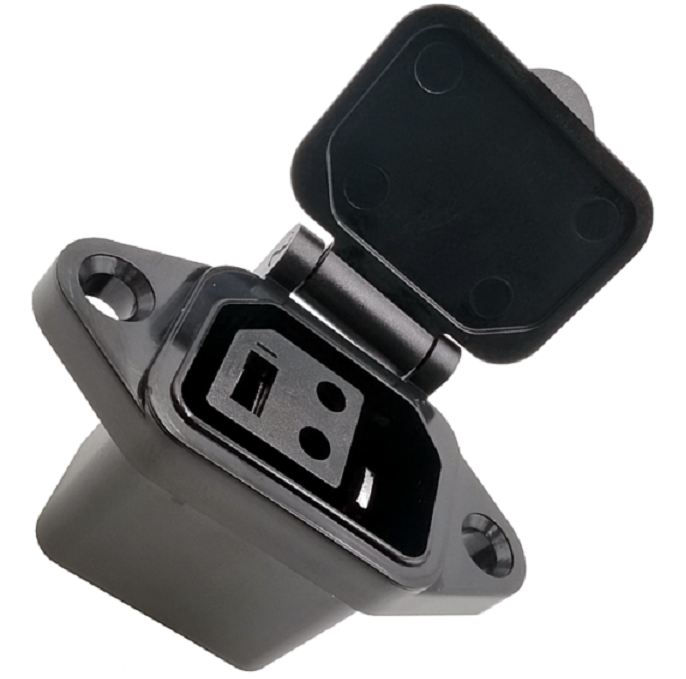

GD-AC-2F2M

技術要求:

標有「*」符號的為重點管控尺寸

1.使用條件:環境溫度:-25~70°相對濕度:95%(40°)

2.100%短路、開路、錯線測試，測試參數:

絕緣阻抗:DC 300V/20MΩ/0.5s

耐壓測試:AC 500V/0.5mA/0.5s

3.額定電壓:250V AC

4.額定電流:大針:40A;小針:2A

5.耐久插拔:帶電插拔5000次，功能正常;

接觸電阻插拔3000次<10mΩ

6.插拔力:30N-80N

7.電壓500V，1min耐電壓測試，無擊穿

8.符合RoHS2.0及其修訂指令要求

9.未註尺寸公差按GB/T14486-2008 MT5

10.阻燃符合UL94-V0

11.防護等級IP67

12.全檢後防水PE袋包裝入庫

项目	条件
预热温度	110ºC 以下(印刷基板焊锡面周围的温度)
预热时间	60 秒以内
助焊剂的面积	印刷基板厚度的1/2 以内
焊锡温度	250ºC 以下
浸焊时间	5 秒以内
浸焊次数	2 次以内 (但应把第一次焊锡的温度降下来)
印刷基板	单面铜箔
(1) 浸焊后，注意不要用溶剂清洗。 (2) 在使用铬铁的情况下，焊锡温度应在350ºC 以下、3 秒以内。 (3) 浸焊后，注意不要在顶部施加负荷。 3. 2 设计中应注意的事项 (1) 印刷基板的安装孔尺寸参见产品图。 (2) 击键部设计如图，击键部倾斜度如图在4 度以内(参见操作条件)。 3.3 注意点 (1) 注意不要施加超负荷的压力或晃动开关。 (2) 焊接以后，印刷基板注意不要叠放。 (3) 保管时尤其应注意避开高湿高温和有腐蚀性气体的环境。如需长时间保存，请不要打开包装箱。 3.4 注意点因产品存在修改变更的可能性，客户收到货品后请先进行核对或小批量试产，确认无误后才能进行批量生产。

工业电子，安防，军工，航天，汽车，通讯医疗，家用电器及消费型电子产品。

家用电器家用电器主要指在家庭及类似场所中使用的各种电器和电子器具。又称民用电器、日用电器。家用电器使人们从繁重、琐碎、费时的家务劳动中解放出来，为人类创造了更为舒适优美、更有利于身心健康的生活和工作环境，提供了丰富多彩的文化娱乐条...

通讯和无线设备无线通讯设备主要包括无线AP，无线网桥，无线网卡，无线避雷器，天线等设备。通讯也包括军事通讯和民事通讯，中国三大通讯运营商为移动通讯，联通通讯和电信通讯。

消费类解决方案消费电子”是指围绕着消费者应用而设计的与生活、工作娱乐息息相关的电子类产品，最终实现消费者自由选择资讯、享受娱乐的目的。消费电子主要侧重于个人购买并用个人消费的电子产品。

医疗与保健解决方案医疗与保健解决方案突破传统医院自建医疗业务系统带来的高成本、难维护问题，致力于为各种规模的医疗单位打造安全合规、可扩展、高可用、运维便捷、低成本的云上医疗业务系统。

智能楼宇解决方案智能楼宇解决方案集合了用电设备管控、电量检测统计、安全管理、门禁管理、热点区域管理、环境联动检测等功能，可以实现节能高效的楼宇管理，从而完善安全智能的管控模式。

智能家居解决方案随着互联网、大数据、人工智能技术的突飞猛进，智能家居开始走进人们的生活，并在日常生活中扮演越来越重要的角色。各类智能照明、电器、对讲、视频、防盗、电锁、空调等系统的应用，为家居插上了科技的翅膀。

上一条：GD-AC-2F2T

在产状态	出货周期（天）	商品毛重（kg）	MPQ	MOQ	生产在途
正常	4~7	0.5	500	2000	正常
