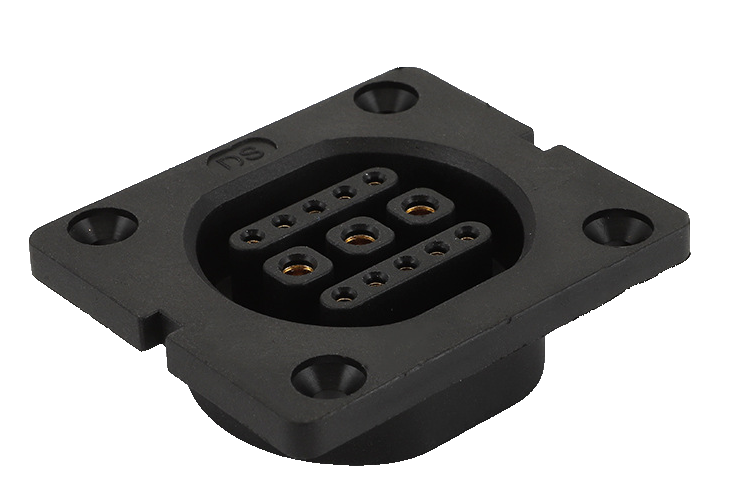

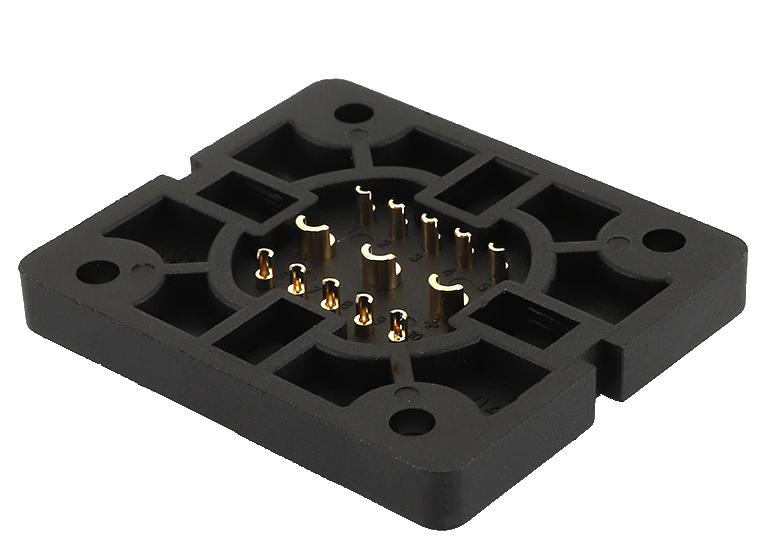

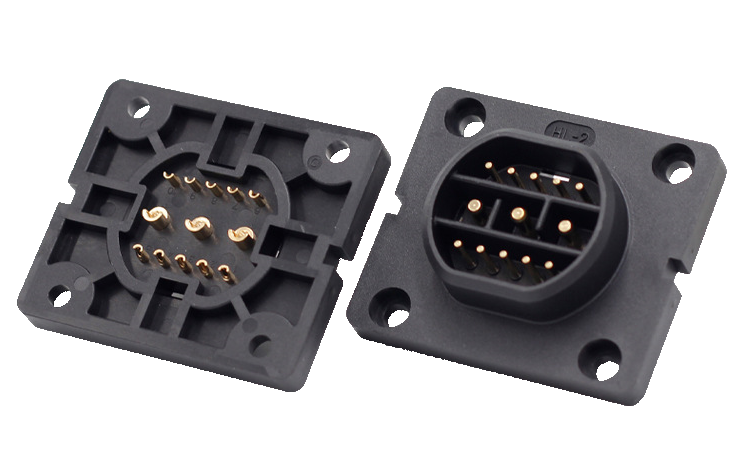

GD-AC-DCD-1350A-M外形图

主要技术特性要求:

1.使用条件:

环境温度:-30~80℃

相对湿度:90%(55℃)

2.额定负荷:DC60V25A(大针)12A(中针)

3.接触电阻:≤10mΩ

4.绝缘电阻:≥100MΩ

5.耐压:AC700V(50Hz)1min

6.插拔力:≤80N

7.寿命:3000次

8.盐雾试验:48hour

9.面板螺丝锁紧扭力:0.25N.M

项目	条件
预热温度	110ºC 以下(印刷基板焊锡面周围的温度)
预热时间	60 秒以内
助焊剂的面积	印刷基板厚度的1/2 以内
焊锡温度	250ºC 以下
浸焊时间	5 秒以内
浸焊次数	2 次以内 (但应把第一次焊锡的温度降下来)
印刷基板	单面铜箔
(1) 浸焊后，注意不要用溶剂清洗。 (2) 在使用铬铁的情况下，焊锡温度应在350ºC 以下、3 秒以内。 (3) 浸焊后，注意不要在顶部施加负荷。 3. 2 设计中应注意的事项 (1) 印刷基板的安装孔尺寸参见产品图。 (2) 击键部设计如图，击键部倾斜度如图在4 度以内(参见操作条件)。 3.3 注意点 (1) 注意不要施加超负荷的压力或晃动开关。 (2) 焊接以后，印刷基板注意不要叠放。 (3) 保管时尤其应注意避开高湿高温和有腐蚀性气体的环境。如需长时间保存，请不要打开包装箱。 3.4 注意点因产品存在修改变更的可能性，客户收到货品后请先进行核对或小批量试产，确认无误后才能进行批量生产。
